Phiên bản:
Mũi khoan và khoét lỗ mỗi loại có rãnh thoát phoi và vát dẫn hướng riêng. Điều này có nghĩa là hình dạng của mũi khoan bậc vẫn được giữ lại ngay cả sau khi mài lại nhiều lần.
Ứng dụng:
Dùng cho lỗ thông vít theo DIN-ISO 273 và lỗ khoét đầu vít hình dạng H, J và K. Phiên bản trung bình theo DIN 74 tờ 2.
Lưu ý:
Để biết các bộ điều hợp giảm tốc phù hợp cho dụng cụ có chuôi MT, xem số 343000-343530.
Thông số kỹ thuật:
Cho vít: M12
Lớp phủ: hóa hơi
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 8377
Dung sai ⌀ danh nghĩa: h9
Góc nhọn: 118 độ
Góc xoắn ốc: 20-30 độ
Chuôi: Côn Morse
Góc khoét lỗ: 180 độ
Số lượng lưỡi cắt Z: 2
Làm mát xuyên tâm: không
⌀ D1 Bước 1 180° h9: 13.5 mm
⌀ D2 Bước 2 180° h8: 20 mm
Chiều cao bước L1 Bước 1 180°: 27 mm
Chiều dài rãnh Lc: 140 mm
Chiều dài tổng thể L: 238 mm
Kích thước côn Morse MT: 2
Lượng ăn dao f trong thép < 750 N/mm2: 0.16 mm/vòng.
Vòng màu: không có

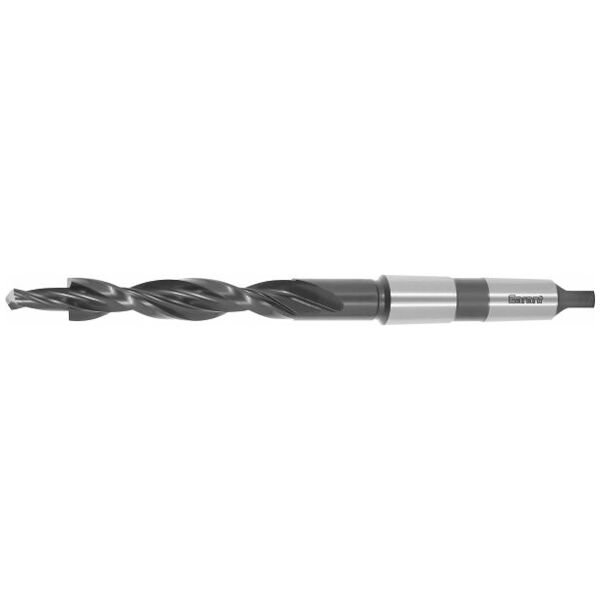

Loại sản phẩm: Mũi khoan bậc
Mã sản phẩm: 117320 M12
EAN / GTIN: 4045197036384
Mã nhà sản xuất: 117320 M12
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
📄 Datasheet:
