Phiên bản:
Mũi khoan và khoét lỗ mỗi loại có rãnh thoát phoi và vát dẫn hướng riêng. Điều này có nghĩa là профи của mũi khoan bậc được giữ lại ngay cả sau khi mài lại nhiều lần.
Ứng dụng:
Dùng cho lỗ suốt vít theo DIN-ISO 273 và lỗ khoét đầu vít hình H, J và K. Phiên bản trung bình theo DIN 74 tờ 2.
Lưu ý:
Để biết các bộ điều hợp giảm phù hợp cho dụng cụ có chuôi MT, hãy xem Số 343000-343530.
Thông số kỹ thuật
cho vít: M6
Lớp phủ: hóa hơi
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 8377
Dung sai ⌀ danh nghĩa: h9
Góc nhọn: 118 độ
Góc xoắn: 20-30 độ
Chuôi: Côn Morse
Góc khoét: 180 độ
Số lượng cạnh cắt Z: 2
Làm mát xuyên tâm: không
⌀ D1 bậc 1 180° h9: 6.6 mm
⌀ D2 bậc 2 180° h8: 11 mm
Chiều cao bậc L1 bậc 1 180°: 15 mm
Chiều dài rãnh Lc: 94 mm
Chiều dài tổng thể L: 175 mm
Kích thước côn Morse MT: 1
Lượng ăn dao f trong thép < 750 N/mm2: 0.07 mm/vòng.
Vòng màu: không có

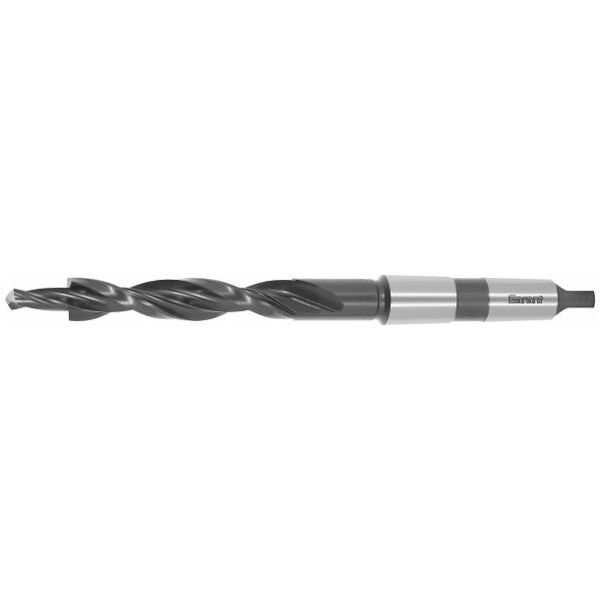

Loại sản phẩm: Mũi khoan bậc
Mã sản phẩm: 117320 M6
EAN / GTIN: 4045197036353
Mã nhà sản xuất: 117320 M6
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
