Phiên bản:
Rất chắc chắn. Dung sai độ đồng tâm chặt chẽ giữa ⌀ khoan và ⌀ lỗ khoan chìm đảm bảo sựAlignment chính xác. Xử lý bề mặt đặc biệt, giúp giảm xu hướng tích tụ cạnh và cải thiện khả năng thoát phoi.
Ưu điểm:
Lỗ và lỗ khoan chìm được tạo ra trong một thao tác và được căn chỉnh chính xác.
Ứng dụng:
Đặc biệt thích hợp cho máy NC do độ chính xác vị trí cao, đặc tính định tâm tuyệt vời và độ chắc chắn lớn. Do đó, thao tác định tâm trước đó thường có thể được bỏ qua. Dành cho các lỗ khoan ren theo DIN 336 sheet 1 với lỗ khoan chìm 90°. Trong thao tác tiếp theo, vòi không phải cắt vào cạnh sắc của lỗ.
Thông số kỹ thuật:
Cho ren: M10
Lớp phủ: Hóa hơi
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 1897
Dung sai ⌀ danh nghĩa: h8
Số răng Z: 2
Góc nhọn: 118 độ
Chuôi: Chuôi song song đến h8
Góc khoan chìm: 90 độ
Thông qua chất làm mát: Không
⌀ D1 Bước 1 có vát mép h8: 8.5 mm
⌀ D2 Bước 2 có vát mép h8: 11 mm
Chiều cao bước L1 Bước 1: 25.5 mm
Chiều dài rãnh thoát phoi Lc: 47 mm
Tổng chiều dài L: 95 mm
⌀ Chuôi Ds: 11 mm
Lượng ăn dao f trong thép < 750 N/mm2: 0.1 mm/vòng.
Dung sai chuôi: h8
Vòng màu: Không có
Ứng dụng cho loại khoan: Cho lỗ mù và lỗ thông

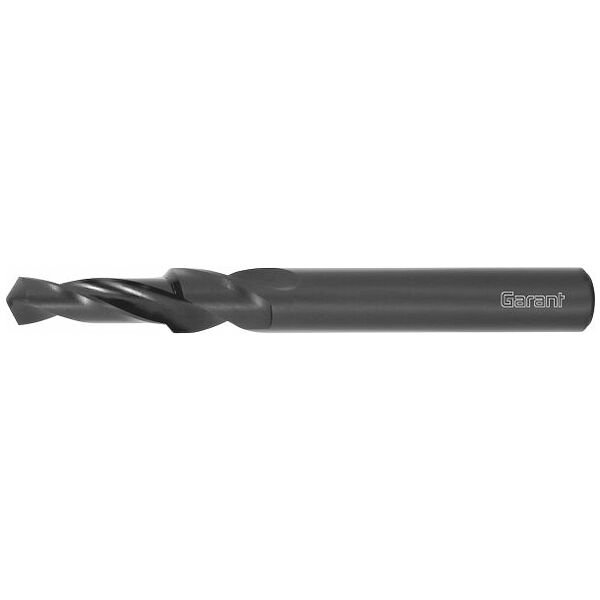

Loại sản phẩm: Mũi khoan bậc
Mã sản phẩm: 117020 M10
EAN / GTIN: 4045197035684
Mã nhà sản xuất: 117020 M10
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
