Phiên bản:

Rất chắc chắn. Dung sai độ đồng tâm chặt chẽ giữa ⌀ khoan và ⌀ lỗ khoan đảm bảo sựAlignment chính xác. Xử lý bề mặt đặc biệt, dẫn đến giảm xu hướng tích tụ cạnh và cải thiện khả năng thoát phoi.

Ưu điểm:

Lỗ và lỗ vát mép được tạo ra trong một thao tác và được căn chỉnh chính xác.

Ứng dụng:

Đặc biệt thích hợp cho máy NC do độ chính xác vị trí cao, đặc tính định tâm tuyệt vời và độ bền tuyệt vời. Do đó, thao tác định tâm trước đó thường có thể được bỏ qua. Dành cho lỗ khoan ren theo DIN 336 sheet 1 với góc vát 90°. Trong thao tác tiếp theo, vòi không phải cắt vào cạnh sắc của lỗ.

Dữ liệu kỹ thuật

cho ren: M12
Lớp phủ: hóa hơi
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 1897
Dung sai ⌀ danh nghĩa: h8
Số răng Z: 2
Góc điểm: 118 độ
Chuôi: Chuôi song song đến h8
Góc vát mép: 90 độ
Làm mát xuyên tâm: không
⌀ D1 Bước 1 có vát mép h8: 10.2 mm
⌀ D2 Bước 2 có vát mép h8: 13.5 mm
Chiều cao bước L1 Bước 1: 30 mm
Chiều dài rãnh Lc: 54 mm
Chiều dài tổng thể L: 107 mm
⌀ Chuôi Ds: 13.5 mm
Lượng ăn dao f trong thép < 750 N/mm2: 0.16 mm/vòng.
Dung sai chuôi: h8
Vòng màu: không có
Ứng dụng cho loại khoan: cho lỗ mù và lỗ xuyên suốt

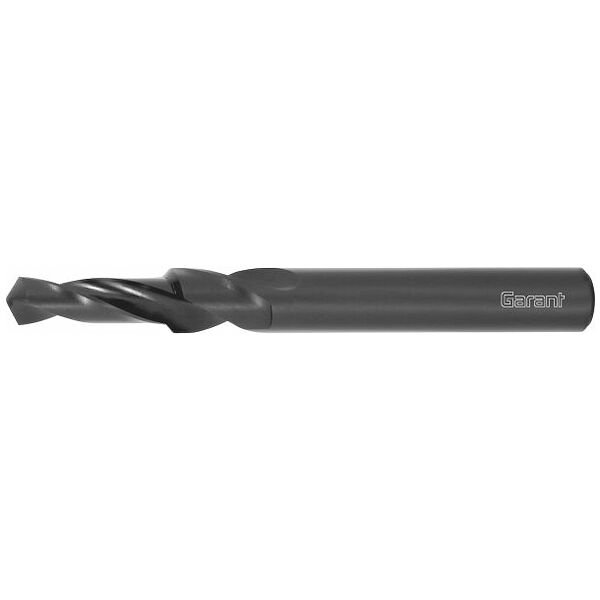

Loại sản phẩm: Mũi khoan bậc
Mã số sản phẩm: 117020 M12
EAN / GTIN: 4045197035691
Số nhà sản xuất: 117020 M12
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
