Phiên bản:
Rất chắc chắn. Dung sai độ đồng tâm chặt chẽ giữa ⌀ khoan và ⌀ lỗ khoan đảm bảo căn chỉnh chính xác. Xử lý bề mặt đặc biệt, giúp giảm xu hướng tích tụ cạnh và cải thiện khả năng thoát phoi.
Ưu điểm:
Lỗ và lỗ khoét được tạo ra trong một thao tác và được căn chỉnh chính xác.
Ứng dụng:
Đặc biệt thích hợp cho máy NC do độ chính xác vị trí cao, đặc tính định tâm tuyệt vời và độ chắc chắn tuyệt vời. Do đó, thao tác định tâm trước đó thường có thể được bỏ qua. Dành cho các lỗ khoan ren theo DIN 336 sheet 1 với lỗ khoét 90°. Trong thao tác tiếp theo, vòi không phải cắt vào mép sắc của lỗ.
Thông số kỹ thuật
cho ren: M4
Lớp phủ: hóa hơi
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 1897
Dung sai ⌀ danh nghĩa: h8
Số răng Z: 2
Góc nhọn: 118 độ
Chuôi: Chuôi song song đến h8
Góc khoét: 90 độ
Chất làm mát xuyên tâm: không
⌀ D1 Bước 1 có vát mép h8: 3.3 mm
⌀ D2 Bước 2 có vát mép h8: 4.5 mm
Chiều cao bước L1 Bước 1: 11.4 mm
Chiều dài rãnh Lc: 24 mm
Tổng chiều dài L: 58 mm
⌀ Chuôi Ds: 4.5 mm
Lượng ăn dao f trong thép < 750 N/mm2: 0.03 mm/vòng.
Dung sai chuôi: h8
Vòng màu: không có
Ứng dụng cho loại khoan: cho lỗ mù và lỗ thông

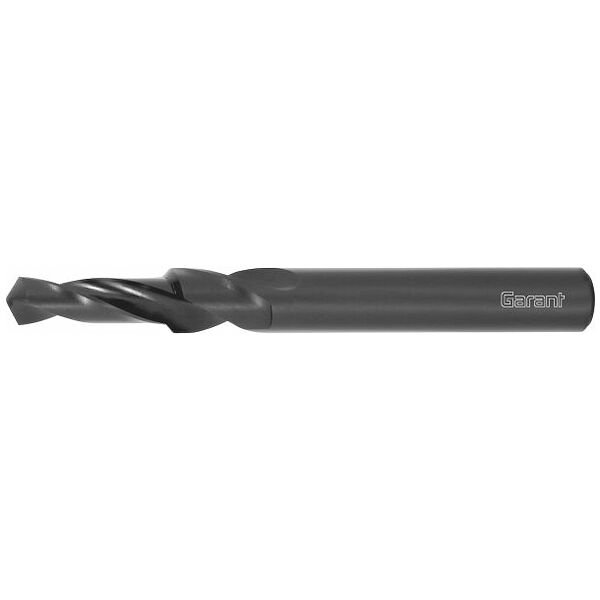

Loại sản phẩm: Mũi khoan bậc
Mã sản phẩm: 117020 M4
EAN / GTIN: 4045197035646
Mã nhà sản xuất: 117020 M4
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
📄 Datasheet:
