Rất chắc chắn. Dung sai độ đồng tâm chặt chẽ giữa ⌀ khoan và ⌀ khoét lỗ đảm bảo căn chỉnh chính xác. Xử lý bề mặt đặc biệt, giúp giảm xu hướng tích tụ cạnh và cải thiện khả năng thoát phoi.
Ưu điểm:
Lỗ và lỗ khoét được tạo ra trong một thao tác và căn chỉnh chính xác.
Ứng dụng:
Đặc biệt thích hợp cho máy NC do độ chính xác vị trí cao, đặc tính định tâm tuyệt vời và độ chắc chắn lớn. Do đó, thao tác định tâm trước đó thường có thể được bỏ qua. Dành cho lỗ khoan ren theo DIN 336 tờ 1 với lỗ khoét 90°. Trong thao tác tiếp theo, vòi không phải cắt vào cạnh sắc của lỗ.
Thông số kỹ thuật
cho ren: M5
Lớp phủ: hoá hơi
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 1897
Dung sai ⌀ danh nghĩa: h8
Số răng Z: 2
Góc nhọn: 118 độ
Chuôi: Chuôi song song đến h8
Góc khoét: 90 độ
Thông gió xuyên tâm: không
⌀ D1 Bước 1 có vát mép h8: 4.2 mm
⌀ D2 Bước 2 có vát mép h8: 5.5 mm
Chiều cao bậc L1 Bước 1: 13.6 mm
Chiều dài rãnh Lc: 28 mm
Tổng chiều dài L: 66 mm
⌀ Chuôi Ds: 5.5 mm
Bước tiến f trong thép < 750 N/mm2: 0.07 mm/vòng.
Dung sai chuôi: h8
Vòng màu: không có
Ứng dụng cho loại khoan: cho lỗ mù và lỗ thông

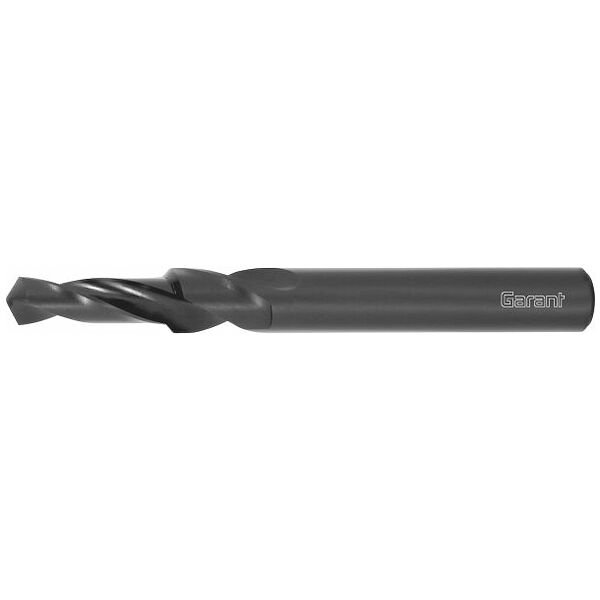

Loại sản phẩm: Mũi khoan bậc
Mã sản phẩm: 117020 M5
EAN / GTIN: 4045197035653
Mã nhà sản xuất: 117020 M5
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
