Phiên bản:
Mũi khoan và khoét lỗ mỗi loại có rãnh thoát phoi và vát dẫn hướng riêng. Điều này có nghĩa là nó có thể được mài lại nhiều lần.
Ứng dụng:
Dùng cho các lỗ thông cho vít theo DIN-ISO 273 và lỗ khoét theo DIN 74, tấm 1 dạng A, phiên bản mịn. Dùng cho vít đầu chìm theo ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965 và 966).
Thông số kỹ thuật
cho vít: M10
Lớp phủ: hóa hơi
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 8374
Dung sai đường kính danh nghĩa: h9
Góc nhọn: 118 độ
Góc xoắn ốc: 20-30 độ
Chuôi: Chuôi song song đến h8
Góc khoét: 90 độ
Số lượng lưỡi cắt Z: 2
Làm mát xuyên tâm: không
⌀ D1 Bước 1 có vát h9: 10.5 mm
⌀ D2 Bước 2 có vát h8: 19 mm
Chiều cao bậc L1 Bước 1: 23 mm
Chiều dài rãnh Lc: 135 mm
Tổng chiều dài L: 198 mm
Chuôi ⌀ Ds: 19 mm
Lượng ăn dao f trong thép < 750 N/mm2: 0.1 mm/vòng.
Dung sai chuôi: h8
Vòng màu: không có

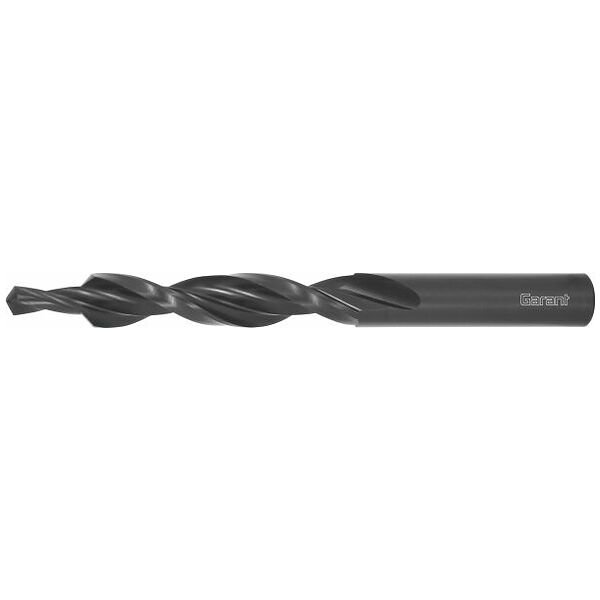

Loại sản phẩm: Mũi khoan bậc
Mã sản phẩm: 117180 M10
EAN / GTIN: 4045197036117
Mã nhà sản xuất: 117180 M10
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
