Phiên bản:
Mũi khoan và khoét lỗ mỗi loại có rãnh thoát phoi và vát dẫn hướng riêng. Điều này có nghĩa là nó có thể được mài lại nhiều lần.
Ứng dụng:
Dùng cho các lỗ thông cho vít theo DIN-ISO 273 và lỗ khoét chìm theo DIN 74, tấm 1 dạng A, phiên bản tốt.
Đối với vít đầu chìm theo ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965 và 966).
Thông số kỹ thuật
cho vít: M8
Lớp phủ: hóa hơi
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 8374
Dung sai đường kính danh nghĩa: h9
Góc nhọn: 118 độ
Góc xoắn: 20-30 độ
Chuôi: Chuôi song song đến h8
Góc khoét: 90 độ
Số lượng cạnh cắt Z: 2
Làm mát xuyên tâm: không
Đường kính D1 bước 1 có vát h9: 8.4 mm
Đường kính D2 bước 2 có vát h8: 15 mm
Chiều cao bước L1 bước 1: 19 mm
Chiều dài rãnh Lc: 114 mm
Chiều dài tổng thể L: 169 mm
Đường kính chuôi Ds: 15 mm
Lượng ăn dao f trong thép < 750 N/mm2: 0.1 mm/vòng.
Dung sai chuôi: h8
Vòng màu: không có

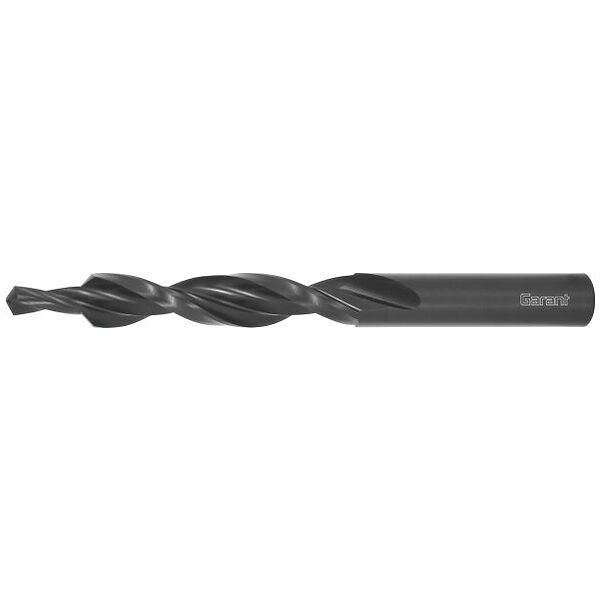

Loại sản phẩm: Mũi khoan bậc
Mã sản phẩm: 117180 M8
EAN / GTIN: 4045197036100
Mã nhà sản xuất: 117180 M8
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
