Phiên bản:

Rất chắc chắn. Dung sai độ đồng tâm chặt chẽ giữa ⌀ khoan và ⌀ khoét miệng đảm bảo căn chỉnh chính xác.

Ưu điểm:

Lỗ và vát mép được tạo ra trong một thao tác và được căn chỉnh chính xác.

Ứng dụng:

Đặc biệt thích hợp cho máy NC do độ chính xác vị trí cao, đặc tính định tâm tuyệt vời và độ chắc chắn tuyệt vời. Do đó, thao tác định tâm trước đó thường có thể được bỏ qua. Dành cho lỗ khoan ren theo DIN 336 tờ 1 với vát 90°. Trong thao tác tiếp theo, vòi không phải cắt vào mép sắc của lỗ.

Thông số kỹ thuật:

cho ren: M4
Lớp phủ: TiAlN
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 1897
Dung sai ⌀ danh nghĩa: h8
Số răng Z: 2
Góc nhọn: 118 độ
Chuôi: Chuôi song song đến h8
Góc vát: 90 độ
Thông chất làm mát: không
⌀ D1 Bước 1 có vát mép h8: 3.3 mm
⌀ D2 Bước 2 có vát mép h8: 4.5 mm
Chiều cao bước L1 Bước 1: 11.4 mm
Chiều dài rãnh thoát phoi Lc: 24 mm
Tổng chiều dài L: 58 mm
⌀ Chuôi Ds: 4.5 mm
Lượng ăn dao f trong thép < 750 N/mm2: 0.03 mm/vòng.
Dung sai chuôi: h8
Vòng màu: không có
Ứng dụng cho loại khoan: cho lỗ kín và lỗ thông

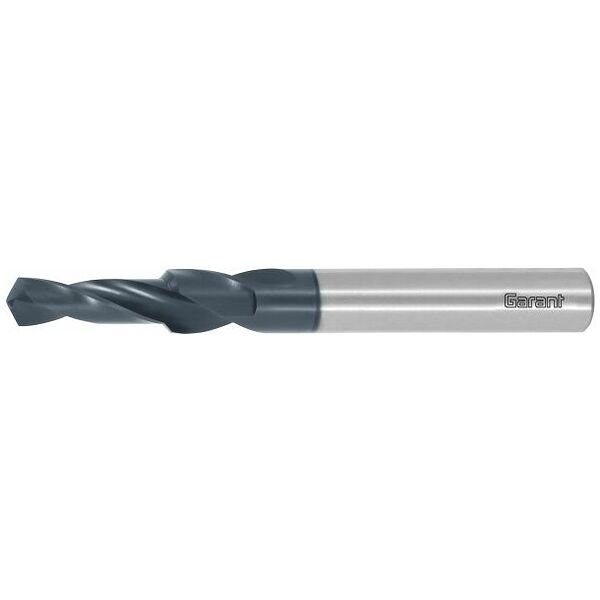

Loại sản phẩm: Mũi khoan bậc
Mã sản phẩm: 117040 M4
EAN / GTIN: 4045197035714
Mã nhà sản xuất: 117040 M4
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
