Phiên bản:
Rất chắc chắn. Dung sai độ đồng tâm chặt chẽ giữa ⌀ khoan và ⌀ lỗ khoan đảm bảo căn chỉnh chính xác.
Ứng dụng:
Đặc biệt thích hợp cho máy NC do độ chính xác vị trí cao, đặc tính định tâm tuyệt vời và độ bền tuyệt vời. Do đó, thao tác định tâm trước đó thường có thể được bỏ qua.
Dành cho lỗ thông cho vít theo DIN-ISO 273 và lỗ khoét theo DIN 74, trang 1 dạng A, phiên bản mịn.
Dành cho vít theo ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965 và 966).
Thông số kỹ thuật:
cho vít: M5
Lớp phủ: TiAlN
Vật liệu dụng cụ: HSS
Tiêu chuẩn: DIN 1897
Dung sai ⌀ danh nghĩa: h8
Góc nhọn: 118 độ
Chuôi: Chuôi song song đến h8
Góc khoét: 90 độ
Số lượng lưỡi cắt Z: 2
Thông qua chất làm mát: không
⌀ D1 Bước 1 có vát mép h8: 5.3 mm
⌀ D2 Bước 2 có vát mép h8: 10 mm
Chiều cao bước L1 Bước 1: 13 mm
Chiều dài rãnh Lc: 43 mm
Tổng chiều dài L: 89 mm
Chuôi ⌀ Ds: 10 mm
Lượng ăn dao f trong thép < 750 N/mm2: 0.07 mm/vòng.
Dung sai chuôi: h8
Vòng màu: không có

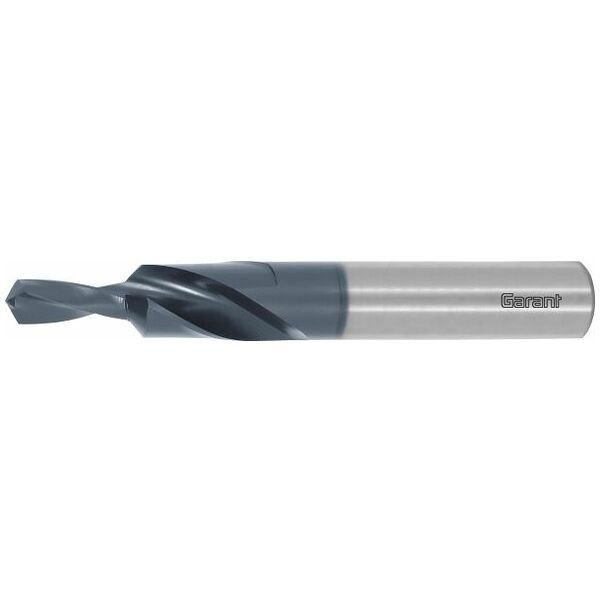

Loại sản phẩm: Mũi khoan bậc
Mã sản phẩm: 117140 M5
EAN / GTIN: 4045197035974
Mã nhà sản xuất: 117140 M5
Nhà sản xuất: Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com
